防静电自流平地坪
适用范围
◇ 化学、粉体、有机溶剂生产、手术室、机房、特殊场所的地面系统;
◇ 计算机、电子、微电子、精密仪器仪表制造、精密机械制造、电讯、通讯、光电、印刷、军工、航天等企业厂房地面。
性能特点
◇ 防静电效力持久;
◇ 可快速泄漏静电荷;
◇ 耐磨、耐冲击、防水;
◇ 表面平滑、美观、达镜面效果。
系统特征
◇ 实色、亮光;
◇ 厚度2mm;
◇ 一般使用年限为10年以上;
◇ 承载重量在1吨
理化指标表 | ||
试验项目 | 指标 | |
干燥时间,H | 表干(H) | ≤6 |
实干(H) | ≤24 | |
拉伸强度,Mpa | ≥9 | |
弯曲强度,Mpa | ≥7 | |
抗压强度,Mpa | ≥85 | |
邵氏硬度,Mpa | ≥80 | |
流平性,cm | ≥5min | |
耐磨性(750g/500r,失重,g) | ≤0.02 | |
耐10%硫酸 | 7天允许轻微变色 | |
耐10%氢氧化钠 | 7天允许轻微变色 | |
耐3%盐水 | 7天无异常 | |
耐汽油,120# | 耐 | |
粘接强度,Mpa | ≥2 | |
表面电阻,Ω | 104 ~109 | |
体积电阻,Ω | 104 ~109 |

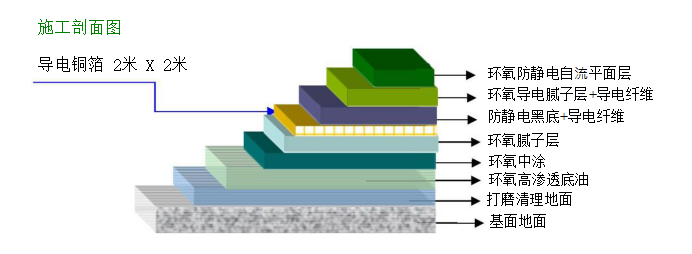

施工工艺(工法) | ||
工艺名称 | 具体做法及要求 | 参考用量 |

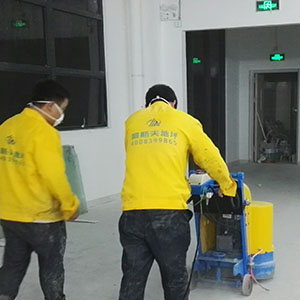

打磨地面 | 使用大型无尘打磨机,对原基础地面进行横纵向打磨,然后清理干净。 | |
环氧底涂层 | 1.使用南亚128高渗透环氧底漆:主漆和固化剂按比例混合,并搅拌均匀; 2.用批刀、滚筒、毛刷均匀地滚涂,无漏涂; 3.门边、墙角、墙脚、机脚等使用毛刷刷涂。 | 0.2-0.4Kg/㎡ |

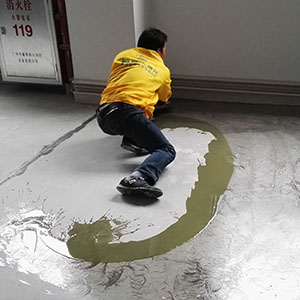

环氧中涂砂修补浆层 | 1.使用南亚128无溶剂中涂漆:主漆和固化剂按比例混合后加80-150目石英砂搅拌均匀; 2.用批刀整体满1遍; 3.待固化后,打磨批刀痕等缺陷处,并清理干净。 | 0.8-1.6kg/㎡ |
环氧腻子层 | 1.使用南亚128无溶剂型环氧中涂漆:主漆和固化剂按比例混合后加适量填料(石英粉)搅拌均匀; 3.用批刀批平; | 0.15-0.2Kg/㎡ |

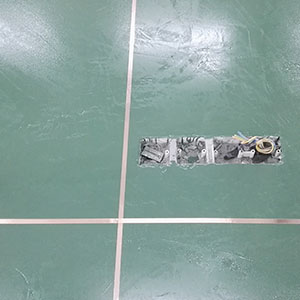

接地铜箔 | 按设计要求铺设铜箔并用导电腻子刮填沟缝。 | 间隔2m×2m |

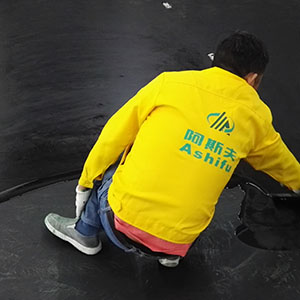

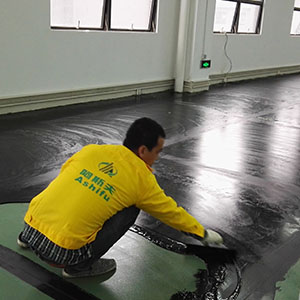

环氧导电黑底 (两遍) | 1.使用ASF-806环氧防静电黑底+导电纤维+导电浆:主漆和固化剂按比例混合后加适量填料(如石英粉、滑石粉)搅拌均匀; 2.用批刀批括1-2遍,重点是填补地面的坑洞缺陷处; 3.待固化后,打磨批刀痕等缺陷处,用吸尘器、拧干的湿毛巾等清理干净。 | 0.2-0.3 kg/㎡ |

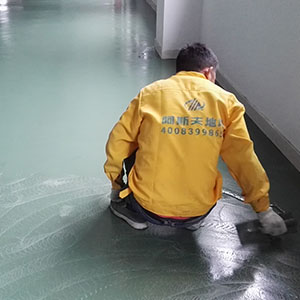

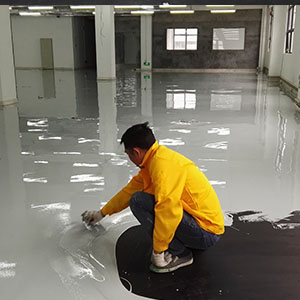

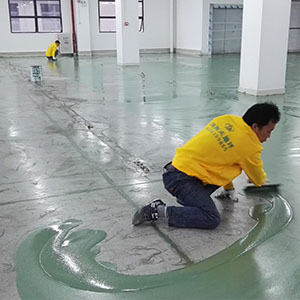

面涂层 | 1.使用ASF-807环氧自流平防静电面漆:主漆和固化剂按比例混合,搅拌均匀; 2.用准备好的镘刀进行自流平镘面。 | 0.8-1.0kg/㎡/mm |
