三布五涂乙烯基重防腐地坪
适用范围
◇化学工业等介质的容器,反应池和地坪的防腐层;
◇各种用于运输液体的槽罐车的防腐层;
◇电解和电镀所用内层设备和地坪的防腐;
◇金属表现处理(酸洗)装置和地坪的防腐层;
◇电镀厂、化工厂、制药厂、造纸厂、五金厂、食品厂等厂的贮药罐、电镀槽、污水废水处理池。
性能特点
◇防腐蚀性能好;
◇抗张性加强、增强涂膜韧性、防霉;
◇增加基体的强度与弹性模量;
◇提高热变型温度和低温冲击强度;
◇具有很好的机械强度,收缩率小;
◇耐腐蚀性强、无臭、安全。
系统特征
◇ 防腐型、实色;
◇ 一般使用年限八年以上
理化指标表
试验项目 | 指标 | |
干燥时间,H | 表干(H) | ≤4 |
实干(H) | ≤24 | |
粘接强度 | ≥2 | |
邵氏硬度 | ≥100 | |
耐冲击性,Kg·cm | 60通过 | |
耐磨性(750g/500r,失重,g) | ≤0.02 | |
耐水性 | 48小时无变化 | |
抗压强度,Mpa | ≥90 | |
抗弯强度,Mpa | ≥240 | |
拉伸硬度,Mpa | ≥120 | |
45%H2SO4溶液 | 48H,涂膜完整,不起泡、不剥落,允许轻微色变 | |
45%HNO3溶夜 | 48H,涂膜完整,不起泡、不剥落,允许轻微色变 | |
35%的HCl溶液 | 48H,涂膜完整,不起泡、不剥落,允许轻微色变 | |
30%的NaOH溶液 | 48H,涂膜完整,不起泡、不剥落,允许轻微色变 | |
10%高锰酸钾溶液 | 48H,涂膜完整,不起泡、不剥落,允许轻微色变 | |
耐汽油,120# | 48H,涂膜完整,不起泡、不剥落,允许轻微色变 |
施工工艺
工艺名称 | 具体做法及要求 |

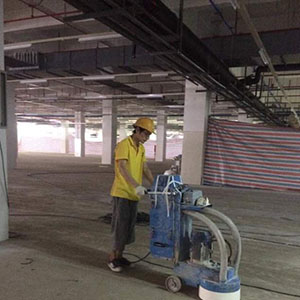

素地处理 | 依素地状况做好打磨处理、清理干净。 |

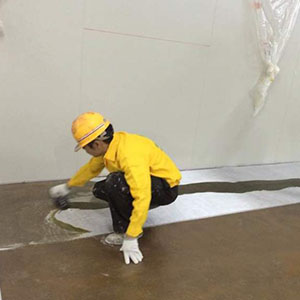

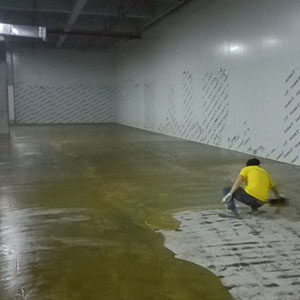

高固含防腐高粘接底涂层 | 1.使用高固含防腐高粘接底油按适当比例加入促进剂和固化剂搅拌均匀; 2.将素地薄刮或滚筒整体均匀涂布一遍,增强表面附着力; 3.无漏涂。 |
防腐腻子层 | 1.使用防腐中涂按适当比例加入促进剂和固化剂加云母粉搅拌均匀;批刮腻子层; 2.用批刀或滚筒整体均匀涂布; |

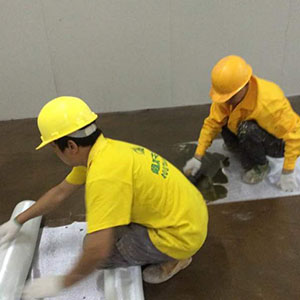

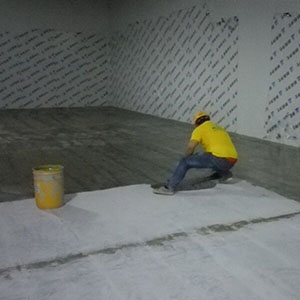

玻纤布(三层) | 1.将玻纤布放置平整,用调配好的防腐中涂与固化剂及活性稀释剂按比例混合中涂将玻纤布粘附地面,并用批刀或滚筒将中涂批平,使其均匀涂布 2.依设计铺三层玻纤布; 3.待固化后,打磨批刀痕等缺陷处,用吸尘器、鸡毛掸、拧干的湿毛巾等清理干净。 |

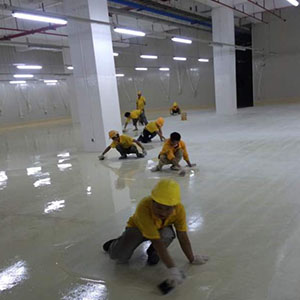

防腐中涂层 | 1.将防腐中涂材料与固化剂及活性稀释剂按比例混合石英粉,搅拌均匀,用镘刀或滚筒均匀地涂装,使之能达到平整无孔洞 2.待固化后,打磨批刀痕等缺陷处,用吸尘器、鸡毛掸、拧干的湿毛巾等清理干净。 |

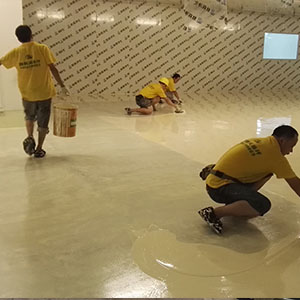

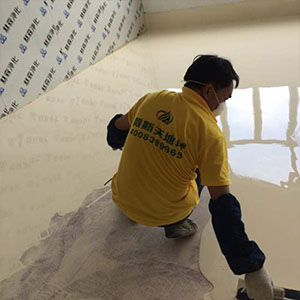

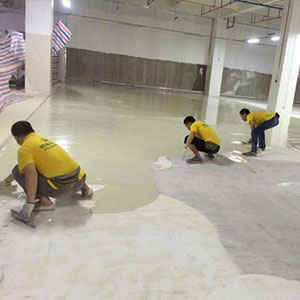

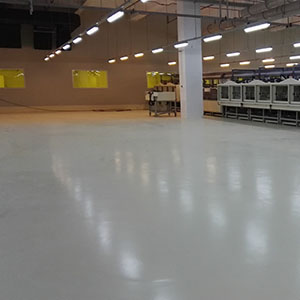

乙烯基酯面涂层 | 将调配好的防腐面漆用镘刀均匀涂布,完工后整体地面光亮洁净,颜色均一,无空鼓; |
注意事项 | 每施工一道工艺双方验收合格后方可施工下一道工艺 |
